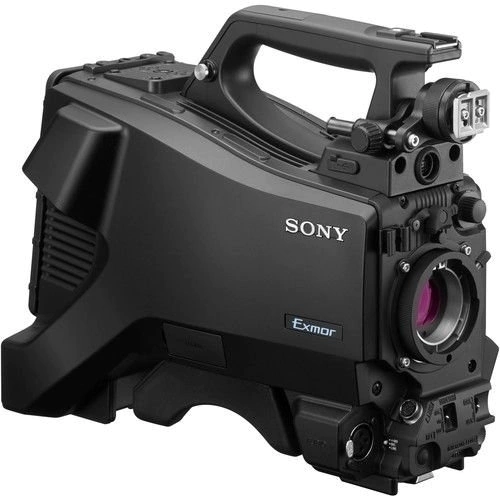

A câmera HD portátil HXC-FB80HN da Sony possui três sensores CMOS Exmor da Sony de 2/3 "que oferecem qualidade de imagem full-HD. Construído em uma plataforma 3G-SDI, o HXC-FB80 é capaz de processamento de sinal de 1080 / 50p, 59,94p mantendo o baixo consumo de energia. O HXC-FB80 também possui sinais 3G-SDI incluindo 1080 / 50p e 59,94p. O processador suporta 1080p / 23,98sF além de 25psF e 29,97psF. Combinado com a CCU HXCU-FB80, a saída da câmera é 4K up-escalável e capaz de HD HDR (HLG, Hybrid Log-Gamma) A CCU HXCU-FB80 fornece suporte para até 24 unidades, formando um sistema multi-câmera completo O design do sistema é baseado em uma plataforma 3G-HD. A cabeça da câmera pode passar um sinal adicional de 1080i / 50, 59,94 para o HXCU-FB80 enquanto opera a 1,5G (1080i / 50,59,94).
Especificações Gerais
Consumo de energiaAprox.19 W (somente o corpo da câmera)
Aprox. 32W (corpo da câmera com o visor) Temperatura operacional-10 °C a +45 °C
14 °F a +113 °F Temperatura de armazenamento-20°C a +60°C
-4 °F a +140 °F Dimensões (L x A x P) *1(Corpo) 160 x 266 x 314 mm
(Corpo) 6 3/8 x 10 1/2 x 12 3/8 polegadas
(com lente e visor) *2 295 x 433 x 571 mm
(com lente e visor) *2 11 5/8 x 17 1/8 x 22 1/2 polegadas Massa(Corpo) Aprox. 3,4 kg
(Corpo) Aprox. 7 lb 8 oz
(com lente e visor) Aprox. 6,8 kg
(com lente e visor) Aprox. 14 lb 16 oz
Seção de Câmera
Dispositivo de captaçãoCMOS de 3 chips de 2/3 pol. Elementos efetivos da imagem1920 x 1080 (H x V) Formato do sinalHD: 1080/59,94p, 1080/59,94i, 1080/50p, 1080/50i,1080/29,97PsF, 1080/25PsF, 1080/23,98, 720/59,94p, 720/50p SD: 480/59,94i, 576/50i Sistema de espectroSistema de prisma F1.4 Montagem da lenteMontagem tipo baioneta de 2/3 polegadas da Sony Filtros integradosCC: Elétrico
ND: 1; CLARO, 2; 1/4ND, 3; 1/16ND, 4; 1/64ND Sensibilidade (a 2000 lx, 3200K, 89,9% de refletância)F12 (59,94 Hz), F13 (50 Hz) Relação sinal/ruído60 dB típico *3 (1080/59,94i) Resolução horizontal1.000 linhas de TV ou superior Ganho-3, 0, 3, 6, 9, 12 dB Velocidade do obturador1/100, 1/125, 1/250, 1/500, 1/1000, 1/2000 seg (modo 59.94i) Velocidade do obturador (Obturador lento (SLS))Acúmulo de 2, 3, 4, 5, 6, 7, 8 quadros (somente no modo 1080 a 59,94i/p, 50i/p, 29,97PsF, 25PsF, 23,98PsF)
Entrada/Saída
Entrada de áudio (CH1)Tipo XLR: 3 pinos, fêmea (x1)
ENTRADA DE MICROFONE: -60 dBu (até -20 dBu pode ser definido usando menu ou HXCU-FB80), balanceado
ENTRADA DE LINHA: 0 dBu, balanceado Entrada de áudio (CH2)Tipo XLR: 3 pinos, fêmea (x1)
ENTRADA DE MICROFONE: -60 dBu (até -20 dBu pode ser definido usando menu ou HXCU-FB80), balanceado
ENTRADA DE LINHA: 0 dBu, balanceado Prompter/GenlockBNC (x1); Entrada Gen-Lock ou saída Prompter Saída de testeSaída de TESTE (saída analógica com/sem caracteres) ou saída sincronizada HD/SD Entrada/saída SDIBNC (x1) SMPTE ST292-1, para saída do Prompter HD ou entrada do Entroncamento de vídeo HD Saída SDIBNC (x1) SMPTE ST425-1/ST292-1/259M; 3G/HD-SDI ou SD-SDI selecionável CCUFibra óptica (x1), cabo CCFN ou cabo de fibra monomodo (tipo LC) Distância da fonte de alimentação600 m (máx.) com o cabo de fibra tipo híbrido CCFN da SONY (com lente portátil e HXCU-FB80) Distância do cabo de fibra10 km (máx.) com o cabo de fibra monomodo (tipo LC) com fonte de alimentação local (com HXCU-FB80) IntercomTipo XLR: 5 pinos, fêmea (x1) Saída de fone de ouvidoMiniconector estéreo (x1) Lente12 pinos (x1) Visor20 pinos (1), somente para HDVF Remoto8 pinos (x1) Entrada/saída de ENTRONCAMENTOLINHA DE ENTRONCAMENTO D-sub de 9 pinos, fêmea (x1): RS-232C, ou remoto de 8 pinos: RS-422A Entrada/saída EXT(na E/S do ENTRONCAMENTO) D-sub de 9 pinos, fêmea (x1) USBUSB 2.0 (x1) Entrada CC4 pinos tipo XLR (x1), 10,5 VCC a 17 VCC Saída CC4 pinos (x1); 10,5 V a 17 V CC; 1,5 A (máx.)
Visor Eletrônico
Tamanho da tela155,5 x 87,5 mm (7 polegadas na diagonal) Proporção16:9 Elementos de imagemConjunto de faixa RGB 1920(H) x 1080(V)
Lente
Montagem da lenteBaioneta da Sony tipo 2/3 polegada Distância focal8,2 mm (11/32 polegadas) a 164 mm (6 1/2 polegadas) ZoomSeleção servo/Manual Taxa de zoom20 x Abertura máxima relativa1: 1,9 ÍrisF1.9 a F16 auto/manual selecionável e C (Close) FocoFoco totalmente manual de 900 mm a ∞ (MACRO DESATIVADO) 10 mm a ∞ (MACRO ATIVADO, Wide) Segmento do filtroM 82 mm, distância de 0,75 mm MacroOn/Off (ativar/desativar) selecionável
