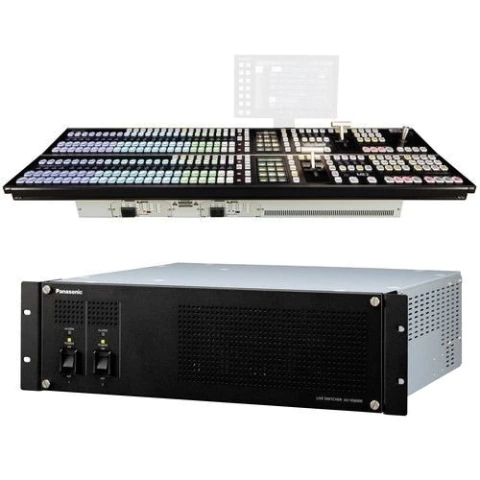

Esta configuração do Switcher Panasonic AV-HS6000 2 M/E inclui a estrutura principal do comutador, com conectores de entrada / saída e mecanismo de processamento, e um painel de controle de 2 M/E, ambos em uma configuração de fonte de alimentação redundante dupla.

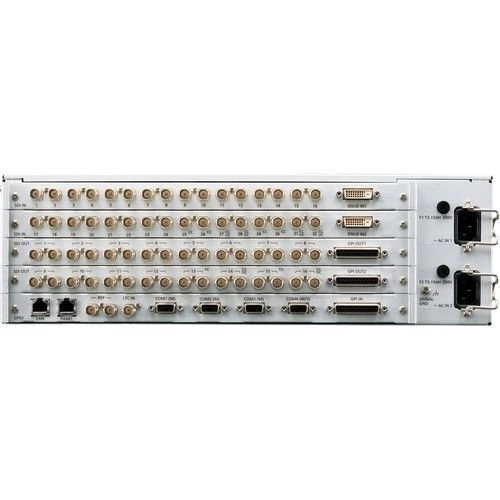

O quadro principal oferece 32 entradas HD-SDI, duas entradas DVI-D para incorporar fontes de computador e 16 canais de saída, cada um espelhado em duas saídas SDI. O quadro principal suporta resoluções de vídeo de até 1080p a 10 bits 4:2:2 no espaço de cores YUV e até 1080p 8 bits 4:4:4 no espaço de cores RGB. Ele também aceita resoluções VESA de até 1600 x 1200 para uma saída de proporção de 4:3 e 1920 x 1200 para uma saída de 16:10.
Especificações Gerais Panasonic AV-HS6000 2 M/E
Dimensões (L x A x P)
48 x 13 x 41 cm
Massa
Aprox. 13,5 kg
Consumo de energia
110 W
Fonte de energia
AC100 V a 240 V, 50 Hz / 60 Hz
(AV-HS60U2 suporta fonte de alimentação redundante)
Entrada SDI
Linhas: 32
Conectores: 32x
canais SDI fêmea BNC 27, 28, 31 e 32 são equipados com conversores ascendentes Os
canais SDI de 25 a 32 são equipados com corretores de cor
HD-SDI
SMPTE292M (BTA S-004)
0,8 V (pp) ± 10% a 75 ohms
Equalizador automático para execuções superiores a 328 '(100 m) - quando é utilizado cabo de 1,5 Gbps / 5C-FB
SD-SDI
SMPTE259M
0,8 V (pp) ± 10% a 75 ohm
Equalizador automático para execuções mais que 656 '(200 m) - quando o cabo 5C-2V é usado
Entrada DVI
Linhas: 2
Conectores: 2x
Resoluções suportadas por DVI-D (Computador): XGA (1024 x 768), WXGA (1280 x 768), SXGA (1280 x 1024), WSXGA + (1680 x 1050), UXGA (1600 x 1200) , WUXGA (1920 x 1200)
Frequência Vertical (Computador): 60 Hz Formatos de vídeo suportados: 1080 / 59.94p, 1080 / 50p, 1080 / 59.94i, 1080 / 50i, 720 / 59.94p, 720 / 50p
Nota:
Comprimento do cabo para cima até 16,4 '(5 m) são suportados
Os cabos DVI-I não são suportados
HDCP não é suportado
Saída SDI
Linhas: 16 - duas saídas distribuídas por linha
Conectores: 32 x fêmea BNC
Atribuições: ME1PGM, ME1PVW, ME1CLN, ME1PYMV, ME2PGM, ME2PVW, ME2CLN, ME2KEYPVW, DSKPGM1, DSKPGM2, DSKPVW1, DSKPVW2, DSK1CLN, DSK2CLN, DSK3CLN, DSK4CLN, Padrões de sinal SEL KEYPVW, MV1 a MV4 e AUX1 a AUX16
Padrão HD-SDI
SMPTE292M (BTA S-004) compatível com
0,8 V (pp) ± 10% a 75 ohm
SD-SDI
SMPTE259M compatível com
0,8 V (pp) ± 10% a 75 ohm
Vídeo
Formatos de vídeo
SD: 480 / 59.94i, 576 / 50i
HD: 1080 / 59.94i, 1080 / 50i, 720 / 59.94p, 720 / 50p, 1080 / 24PsF, 1080 / 23.98PsF, 1080 / 25PsF
Processamendo de sinais
Y: PB: PR: 4: 2: 2, 10 bits
R: G: B: 4: 4: 4: 8 bits
Mix/Efeito
2 ME
Terminal Sync
Entrada de referência
Conectores: 2 x fêmea BNC - entrada com loop-through
Suporta as mesmas freqüências de campo dos formatos de sistema suportados:
No modo Genlock: burst preto ou sincronismo de três níveis (com loop-through)
Nota:
Se a saída loop-through não é usado, a terminação de 75 ohms é necessária
Nos formatos 1080 / 24PsF e 1080 / 23.98PsF, somente o modo Genlock é suportado No formato 1080 / 23.98PsF, sinais de burst preto com 10 Field ID (compatível com SMPTE318M) ou Sincronização de nível Tri são suportados
No formato 1080 / 24PsF, sinais de sincronização de nível Tri suportados
No modo de sincronização interna, o sinal de burst preto é emitido através de ambos os conectores
Entrada LTC
Conector: fêmea BNC
Impedância: 1 kohm
Nível: 1 a 2 V (pp)
Atraso de vídeo
1 Linha (H): Quando o sincronizador de quadros está definido como "Off" e o conversor de alta tensão está definido como "OFF"
1 Quadro (H): Quando o syncronizer de quadro está definido como "ON", ou o conversor ascendente está definido como "ON" "
Nota:
Quando os sinais passaram pelo PinP, DVE, MultiView, down-converter, ou DVI-IN, um atraso máximo de 1 frame é aplicado em cada caso
Terminal de controle
Terminal LAN
Conector: 1 x RJ-45
Compatível com 100Base-TX e AUTO-MDIX - para controle de IP
Cabo Suportado: CAT5E ou melhor, até 328 '(100m) - Cabo STP (Par Trançado Blindado) recomendado
Terminal do Painel
Conector: RJ-45
Compatível com 100Base-TX e AUTO-MDIX - para conexão do Painel de Controle (AV-HS60C1 / AV-HS60C2)
Cabo Suportado: CAT5E ou melhor, até 328 '(100m) - STP (Par Trançado Blindado) cabo recomendado
Interface Serial
Conectores: 4 x D-sub fêmea de 9 pinos
Terminais 1 a 3: Para conexão principal para controlar dispositivos externos
Terminal 4: Para conexão mestre / escravo para controlar dispositivos externos
GPI In / Out
Conectores: 3x D-sub fêmea de 25 pinos
Terminal 1
GPI Entrada: 18 entradas de uso geral, sensor de fotoacoplador
Saída de alarme: 1 saída, saída de coletor aberto (lógica negativa)
Terminal 2 e 3
Saída GPI: 48 saídas selecionáveis para uso geral ou registro - saída de coletor aberto
Especificações Gerais Painel de controle
Dimensões (L x A x P)
98 x 15,3 x 26,7 cm
Massa
Aprox. 13,9 kg
Consumo de energia
40 W
Fonte de energia
100 - 240 VAC, 50/60 Hz (suporta fonte de alimentação redundante dupla)
Conexões
1x RJ-45
1x DVI-D apenas para o painel de menus opcional (não pode ser utilizado em simultâneo com um monitor DVI-D ligado ao terminal DVI-D)
1x DVI-D para apresentar menus ao monitor DVI (não pode ser utilizado em simultâneo com o Terminal do painel de menu)
1x USB tipo A, fêmea para operação do menu do monitor DVI
1x terminal de controle RS-422, D-sub fêmea de 9 pinos (para conexão principal para controlar dispositivos externos)
1x terminal de controle RS-232, D-sub 9- pino fêmea (para conexão mestre / escravo para controlar dispositivos externos)
8 entradas GPI D-sub de 25 pinos fêmea
10x GPI saídas D-sub fêmea de 25 pinos
1x Saída de alarme D-sub fêmea de 25 pinos
