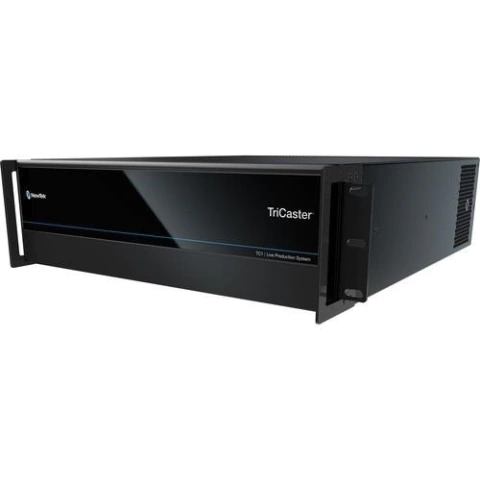

Torne-se um estúdio totalmente funcional baseado em NDI com o pacote NewTek TriCaster TC1 MAX . Esse pacote é composto pelo switcher de montagem em rack NewTek TriCaster TC1, um módulo de E / S NDI de 8 canais TriCaster NC1 para montagem em rack e um painel de controle grande de duas faixas para o switcher TC1.
O comutador TC1 possui E / S SDI local para sinais SD, HD ou 4K e se conecta ao módulo NC1 para adicionar oito canais adicionais de E / S. Quatro canais de E / S no NC1 podem ser agrupados para recursos de 4K. Como o módulo e o switcher se conectam via Ethernet, os dois podem ser colocados fisicamente em qualquer lugar na mesma rede local, sem qualquer penalidade de qualidade de vídeo ou áudio. Conecte o painel de controle grande e obtenha o controle preciso das funções do TC1 na ponta dos seus dedos. Veja abaixo mais informações sobre os itens individuais incluídos neste kit.
Especificações Gerais Tricaster TC1
Dimensões (L x A x P)
48,3 x 13,34 x 49,7 cm (com as orelhas do rack conectadas)
Armazenamento
2 x 3 TB HDD
Drive do sistema
120 GB SSD
Fonte de Energia
Redundante 500W
Gravação
Gravação
6 x canais configuráveis através da tecnologia IsoCorder:
4 gravadores de vídeo arquivamento QuickTime (compatíveis com XDCAM HD, codificação 4: 2: 2 com áudio de 24 bits e timecode)
2 gravadores de vídeo de distribuição H.264 (vários perfis)
1 x gravador de áudio MP3
Resoluções
Em SD/HD/3G-SDI:
1080p 23.976/24/25/29.97/50/59.94
1080i 50/59.94
720p 23.976/24/25/29.97/50/59.94
NTSC
PAL
NDI: Até UHD 4K em 59.94 fps
PTZ
Função
Suporte para até 8 câmeras robóticas Pan-Tilt-Zoom (PTZ) simultâneas através de protocolos seriais e de rede, incluindo RS232, RS422 e IP, com controles integrados e sistema predefinido
Mix/Efeitos
4 x M / E Buses que suportam a reentrada de vídeo:
1 canal Mix / Effect por barramento com suporte para até 4 fontes
4 x camadas-chave por barramento
9 x slots de memória por barramento1 x configuração Previz e pré-bus
Entradas
Suporta qualquer combinação de até 16 entradas simultâneas de SDI ou NDI até UHD 4K a 59,94 fps.
16 x NDI
4 x BNC, SD / HD / 3G-SDI
1 x entrada de linha XLR balanceada estéreo
3 x entrada de linha TRS balanceada estéreo
Saídas
NDI (configurável para 4 saídas de mixagem ou 1 saída UHD 4K)
4 x BNC, SD / HD / 3G-SDI (configurável para 4 saídas mixadas ou 1 saída UHD 4K via 3G-SDI quad-link)
1 x DVI (interface do usuário com multiviewer)
1 x HDMI (multiviewer)
1 x DisplayPort (multiviewer)
1 x 1/4“ TRS
Outras entradas e saídas
1 x BNC, Genlock
1 x HD15 GPI, tally
2 x RJ-45, gigabit Ethernet
6 x USB 3.0 Type-A
2 x USB 2.0 Type-A
1 x eSATA
1 x PS/2
Mídia
5 x players de mídia:
2 x DDR
2 x GFX
1 x som
15 x buffers de mídia:
10 x buffers de animação
5 x buffers gráficos30 x Clip players (disponíveis para uso como transições ou mídia, dependendo da função)
Especificações Gerais NC1 Studio
Dimensões (L x A x P)
48,3 x 4,5 x 42,5 cm (com as orelhas do rack conectadas)
Fonte de Energia
Redundante 180W
Video l / O
Local
8 x Mini-BNC, SD / HD / 3G-SDI (configurável para entrada ou saída de canal único ou quad-link)
Rede
8 x I / O NDI
2 x saídas multivisora HDMI
Resoluções
Built-in SD / HD / 3G-SDI:
3840 x 2160 23,976 / 24/25 / 29,97 / 50 / 59,94
1080p 23,976 / 24/25 / 29,97 / 50 / 59,94
1080i 50 / 59,94
720p 23,976 / 24/25 / 29,97 / 50 / 59.94
NTSC
PAL
NDI: até UHD 4K a 59,94 fps
E/S áudio
Local
8 x Mini-BNC,
Rede
E / S SD / HD / 3G-SDI :
8 x E / S NDI
Outro l / O
2 x RJ45, Ethernet Gigabit
4 x USB 3.0 Tipo-A
2 x USB 2.0 Tipo-A
1 x PS / 2
Entradas de vídeo IP
Suporta RTMP, RTSP e HTTP
Padrões de vídeo
Vídeo: SMPTE 424M (Nível A), SMPTE 292M, SMPTE 259M, Áudio ITU-R BT.656
: SMPTE RP-155
Outras entradas e saídas
1 x BNC, Genlock
1 x HD15 GPI, tally
2 x RJ-45, gigabit Ethernet
6 x USB 3.0 Type-A
2 x USB 2.0 Type-A
1 x eSATA
1 x PS/2
Especificações Gerais Large Control Panel
Dimensões (L x A x P)
86.6 x 8.1 x 35.1 cm
Controles
Listras: 2 x listras do painel
Botões de Fonte: 24 x Botões de fonte do comutador, 24 botões de fonte M / E
Joystick: 1 x joystick multi-modo de 3 eixos
Barra T: 2 barra em T Multi-modo
Conectividade
NIC Gigabit
